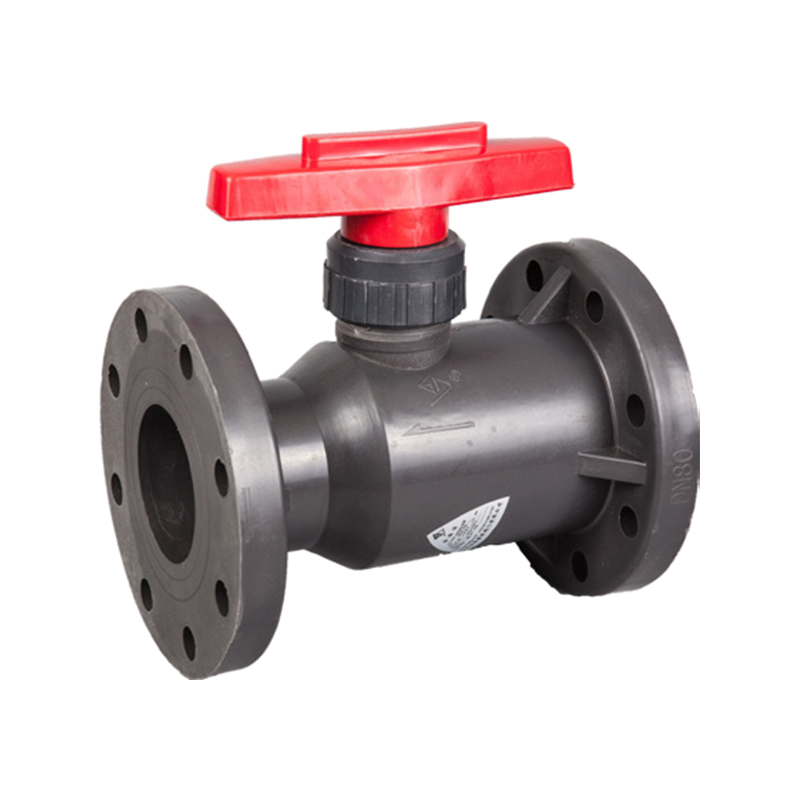

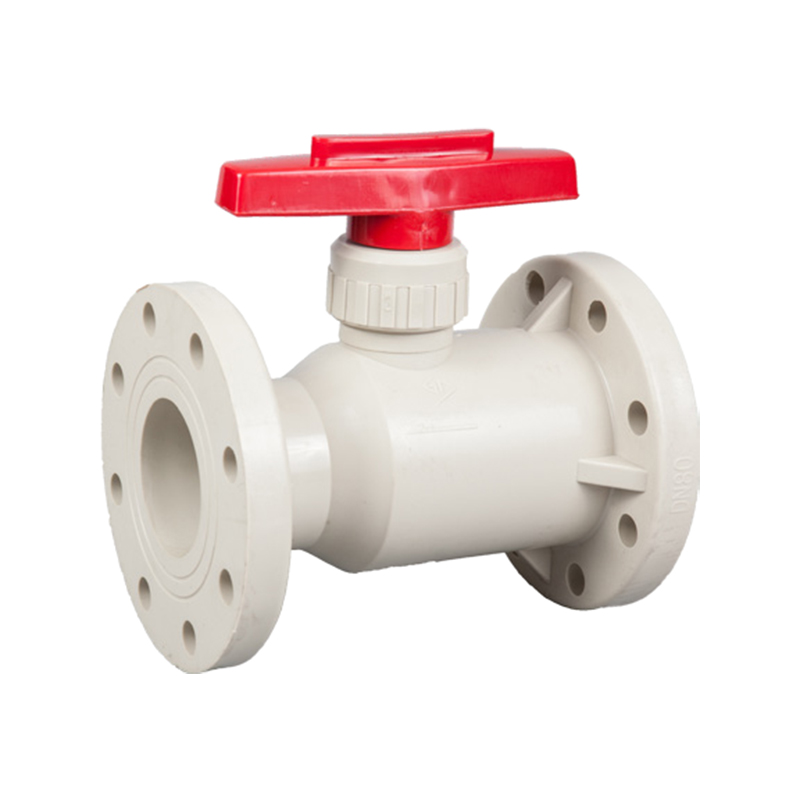

產品特點：
● 我們在1992年發(fā)明設計了一體法蘭球閥。
● 無金屬配件，PTFE 密封，法蘭連接，適用范圍廣。
● 外漏點少，快速啟閉。
● 可選配帶鎖(全開或全關)的法蘭球閥。
材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
?閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
2 |
?球密封 |
PTFE |
|
3 |
?球 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
4 |
?內塞 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
5 |
?閥桿密封 |
PTFE |
|
6 |
?定位壓緊 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
7 |
?壓緊螺帽 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
8 |
?閥桿 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
9 |
?手柄 |
ABS |
產品尺寸表（mm）
|
DN |
D1(mm) |
D(mm) |
L(mm) |
h(mm) |
n |
φ(mm) |
工作壓力(Mpa) |
||||||||
|
DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
FRPP/PPH |
UPVC/CPVC |
PVDF |
||||
|
15 |
95 |
?65 |
70 |
60 |
100 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
1.6 |
1.6 |
|
20 |
105 |
?75 |
75 |
70 |
120 |
17 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
1.6 |
1.6 |
|
25 |
115 |
?85 |
90 |
79 |
140 |
17 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
1.6 |
1.6 |
|
32 |
135 |
100 |
100 |
89 |
160 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
1.0 |
1.6 |
1.6 |
|
40 |
145 |
110 |
105 |
98 |
165 |
18 |
4 |
4 |
4 |
18 |
19 |
?16 |
1.0 |
1.0 |
1.6 |
|
50 |
160 |
125 |
120 |
121 |
180 |
20 |
L |
4 |
4 |
18 |
19 |
19 |
1.0 |
1.0 |
1.6 |
|
65 |
180 |
145 |
140 |
140 |
220 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
1.0 |
1.0 |
1.0 |
|
80 |
195 |
160 |
150 |
152 |
250 |
25 |
8 |
8 |
4* |
18 |
19 |
19 |
1.0 |
1.0 |
1.0 |
|
100 |
215 |
180 |
175 |
190 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
1.0 |
1.0 |
1.0 |
|
125 |
245 |
210 |
210 |
216 |
325 |
28 |
8 |
8 |
8 |
18 |
19 |
22 |
0.6 |
0.6 |
1.0 |
|
150 |
280 |
240 |
240 |
241 |
365 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
0.6 |
0.6 |
1.0 |
|
200 |
335 |
295 |
290 |
298 |
405 |
35 |
8 |
12* |
8 |
22 |
23 |
22 |
0.3 |
0.3 |
0.6 |
|
250 |
400 |
350 |
355 |
362 |
500 |
38 |
12 |
12 |
?12 |
22 |
25 |
26 |
0.3 |
0.3 |
0.4 |
|
300 |
455 |
400 |
400 |
432 |
600 |
40 |
12 |
16* |
12 |
22 |
25 |
26 |
0.3 |
0.3 |
0.3 |
